כאשר פסי התדר נעים לטווח 7-24GHz, מורכבות המערכת אינה נובעת יותר ממכשירים בודדים.במקום זאת, עיצוב אנטנות, אריזה מתקדמת ושיתוף פעולה בין מערכות בין תחומים הפכו למשתנים המרכזיים המגדירים את מגבלות הביצועים.

בבדיקת דוחות טכניים על רצועת 6G FR3, נוצר קו פרשת מים ברור: תעשיית התקשורת עוברת מ תחרות רצועת תדרים ל תחרות יכולת מערכת.

בעידן ה-5G, הוויכוחים התרכזו בשאלה האם תת-6GHz היה מספיק או האם גל מילימטר יכול להתאים.עבור 6G, השיחה השתנתה מהותית.רצועת FR3, המשתרעת על 7-24GHz, עברה למרכז הבמה לא בגלל שהיא מושלמת, אלא בגלל שהיא הבחירה המציאותית היחידה שמאזנת בין רוחב פס, כיסוי ועלות.אולם האיזון הזה מרכז כמעט את כל אתגרי המערכת בארכיטקטורה אחת.

התובנה העמוקה יותר מתבהרת: הקושי האמיתי של FR3 מעולם לא היה התדר עצמו, אלא השחזור האדריכלי המלא מאנטנה לחזית RF ועד לתכנון המערכת.כאשר ספירת האנטנות עולה, שברי הספקטרום ומגבלות ההספק והתרמיות מתהדקות, הגישה המסורתית של רכיבים בדידים והרכבה מודולרית מגיעה לנקודת השבירה שלה.

זה כבר לא עניין של הוספת עוד PAs או החלפת מסננים. יש לעצב מחדש את כל המערכת האלחוטית מהיסוד. זה המסר המרכזי של הדו"ח.

הודעת ליבה

פס 6G FR3 (7–24GHz) משיג תקשורת אלחוטית בעלת קיבולת גבוהה ופריסה של ציוד משתמש באמצעות אינטגרציה הטרוגנית החל מאנטנה ועד קצה RF.

FR3: The Balanced Band לביצועים ועלות 6G

FR3 תופס את האמצע בין Sub-6GHz (FR1) ו-millimeter-wave (FR2), עם ערך אסטרטגי ייחודי:

• רוחב פס רחב יותר מ-FR1, תומך בקצבי נתונים גבוהים יותר
• הפצה טובה יותר מאשר FR2, מוזיל את עלות הפריסה
• מאפשר MIMO מאסיבי עבור קיבולת מדרגית

FR3 חיוני ל-6G כדי לספק גם קיבולת גבוהה וגם יכולת פריסה מציאותית.

קונפליקטים ליבה: ספקטרום מפוצל ומורכבות מערכת מתפוצצת

FR3 מביא אתגרים חמורים ברמת המערכת:

• פסים לא רציפים ופיצול ספקטרום גלובלי
• דו קיום של מערכות סלולר, WiFi ולוויין
• אפנון מסדר גבוה ו-MIMO מאסיבי הדורשים ליניאריות וכוח קיצוניים
• אילוצי שטח קיצוניים של אנטנה במכשירים ניידים

ספקטרום עשיר יותר פירושו מורכבות גבוהה יותר, מה שמאלץ בנייה מחדש של ארכיטקטורת RF מלאה.

נתיב מפתח: התפתחות FEM מאינטגרציה בדידה לרמת מערכת

הדוח מזהה ארגון מחדש של FEM (Front-End Module) כפתרון הליבה עבור FR3, עם שני כיוונים ארכיטקטוניים:

1. ארכיטקטורה דמוית FR1 (ללא יצירת קרן)
- מבנה פשוט, אינטגרציה קלה
- רווח נמוך, אובדן הכנסה גבוה

2. ארכיטקטורה דמוית FR2 (עם עיצוב קרן)
- רווח מערכת גבוה יותר (≈+3dB)
- יעילות גבוהה יותר וצריכת חשמל נמוכה יותר
- שטח גדול יותר ומורכבות עיצובית גבוהה יותר

FR3 מתפתח מחשיבה בתדר נמוך לכיוון תכנון מערכת גלי מילימטר.

צוואר הבקבוק האמיתי: אנטנה, אריזות ושיתוף פעולה אופטימיזציה של המערכת

הדו"ח מדגיש שיקול דעת קריטי: הצלחת FR3 תלויה אינטגרציה של אנטנה ומערכות, לא ביצועי מכשיר בודדים.

שילוב אנטנה כצוואר הבקבוק העליון
מסגרת מתכת, כיסוי אחורי, פתרונות מתחת לתצוגה
שיתוף אנטנה על פני FR1/FR2/FR3 הופך להיות חיוני
טכנולוגיות AiD (Antenna-in-Display) מתפתחות

אובדן חיבור והכנסה
אובדן נתיב מהאנטנה ל-FEM: 0.5–3 dB
משפיע ישירות על עיצוב הרשות ותקציב הספק של המערכת

לחץ ניהול תרמי
טמפרטורת צומת PA מתקרבת ל-100 מעלות צלזיוס
פיזור החום הופך לאילוץ ברמת המערכת

מערכות RF התפתחו מתכנון מעגל טהור להנדסה רב-תחומית הכוללת מבנה, חומרים ודינמיקה תרמית.

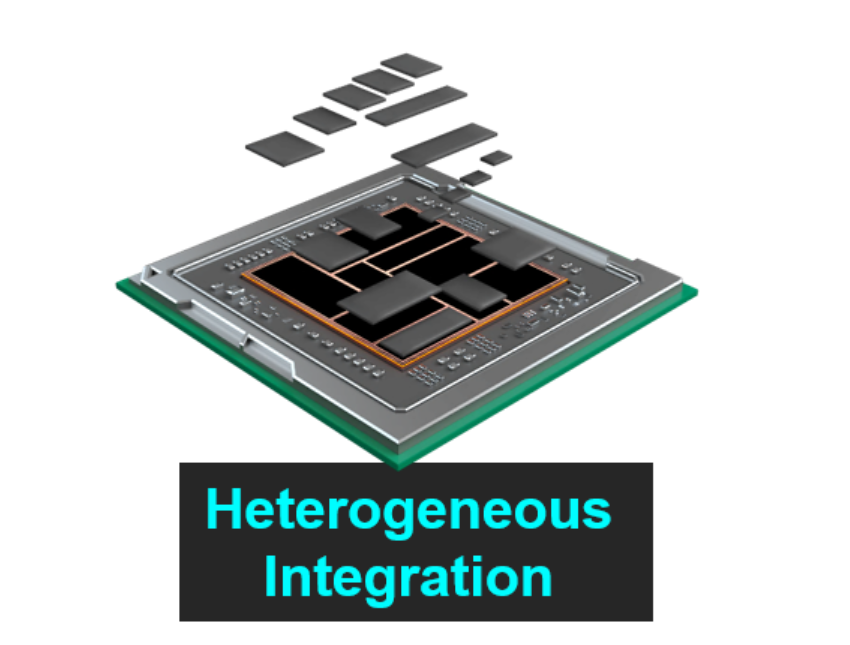

פתרון סופי: אינטגרציה הטרוגנית

כדי לפתור אתגרים אלה, הדו"ח מצביע על אינטגרציה הטרוגנית כדרך הקיימא היחידה.

זה משתרע על כל המערכת:

• מכשירים פעילים: PA, LNA, beamformer
• מכשירים פסיביים: מסננים אקוסטיים, מכשירי IPD
• פלטפורמות חומריות: GaAs, GaN, CMOS, SiGe

מגמות מפתח בתעשייה:

• GaN-on-Si: איזון בין כוח לעלות
• FEM עם שבב יחיד: אינטגרציה גבוהה יותר
• IPD: אינטגרציה פאסיבית גבוהה-Q

FR3 אינו רק בעיה של פס תדרים. הוא מייצג מהפכה בקנה מידה מלא באינטגרציה ברמת המערכת.
